En acier trempé avec alésage métal dur et 3 fentes droites, la STHM excelle dans la résistance à l’usure et permet d’usiner vos grandes séries de pièces sans interruption.
L’alésage en métal dur évite le collage des copeaux, apporte une rigidité extrême et une excellente stabilité du serrage.

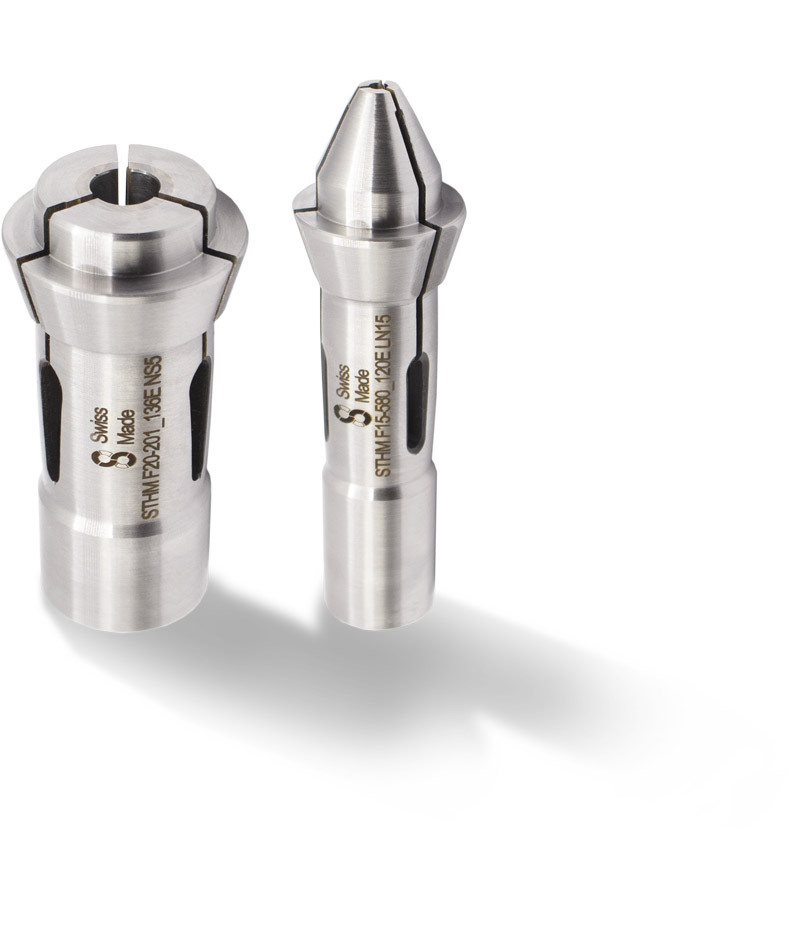

La STHM long nez permet une prise de pièce sans avoir recourt aux outils déportés.
Catalogue pince STHM
| Type | CE | A | B | C | D | E = LN | F | G | α° | Ø | Art. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F8-577 | 101E | 8 | 12 | 47.5 | 37.5 | 10 | 8 | M6x0.5 | 16° | 0.30 - 04.50 | ST01124-D… |
| F10-86 | 109E | 10 | 15.5 | 52 | 42 | 10 | 10 | M8x0.5 | 20° | 0.30 - 04.50 | ST00542-D… |
| F10-86 | 109E | 10 | 16 | 54 | 42 | 12 | 10 | M8x0.5 | 20° | 0.30 - 04.50 | ST02193-D… |
| F13-357 | 116E | 13 | 19 | 68 | 58 | 10 | 13 | M11x0.75 | 16° | 0.30 - 08.00 | ST01330-D... |
| F13-357 | 116E | 13 | 19 | 70 | 58 | 12 | 13 | M11x0.75 | 16° | 0.30 - 08.00 | ST00541-D… |
| F13-357 | 116E | 13 | 19 | 74 | 58 | 16 | 13 | M11x0.75 | 16° | 0.30 - 08.00 | ST07621-D… |
| F15-580 | 120E | 15 | 21 | 68 | 58 | 10 | 15 | M12x0.75 | 16° | 0.30 - 10.00 | ST05166-D… |
| F15-580 | 120E | 15 | 21 | 71 | 58 | 13 | 15 | M12x0.75 | 16° | 0.30 - 10.00 | ST00540-D… |
| F15-580 | 120E | 15 | 21 | 73 | 58 | 15 | 15 | M12x0.75 | 16° | 0.30 - 10.00 | ST01160-D… |
| F15-580 | 120E | 15 | 21 | 76 | 58 | 18 | 15 | M12x0.75 | 16° | 0.30 - 10.00 | ST09026-D… |
| F15-580 | 120E | 15 | 21 | 78 | 58 | 20 | 15 | M12x0.75 | 16° | 0.30 - 10.00 | ST03731-D… |
| F16-1076 | 1212E | 16 | 21 | 68 | 58 | 10 | 16 | M14x0.75 | 16° | 0.30 - 10.00 | ST04178-D… |
| F16-1076 | 1212E | 16 | 21 | 71 | 58 | 13 | 16 | M14x0.75 | 16° | 0.30 - 10.00 | ST00539-D… |
| F16-1076 | 1212E | 16 | 21 | 73 | 58 | 15 | 16 | M14x0.75 | 16° | 0.30 - 10.00 | ST00856-D… |
| F16-1076 | 1212E | 16 | 21 | 78 | 58 | 20 | 16 | M14x0.75 | 16° | 0.30 - 10.00 | ST05169-D… |
| F20-201 | 136E | 20 | 26 | 62 | 49 | 13 | 19 | M18x1 | 15° | 0.30 - 12.00 | ST00538-D… |
| F20-201 | 136E | 20 | 26 | 64 | 49 | 15 | 19 | M18x1 | 15° | 0.30 - 12.00 | ST06535-D… |
| F20-201 | 136E | 20 | 26 | 69 | 49 | 20 | 19 | M18x1 | 15° | 0.30 - 12.00 | ST02954-D… |
| F20-87 | 138E | 20 | 28 | 75 | 60 | 15 | 21 | M18x1 | 16° | 0.30 - 12.00 | ST00537-D… |
| F20-87 | 138E | 20 | 28 | 80 | 60 | 20 | 21 | M18x1 | 16° | 0.30 - 12.00 | ST00536-D… |
| F22-71 | 140E | 22 | 30 | 64 | 49 | 15 | 21 | M20x1 | 15° | 0.30 - 12.00 | ST01071-D… |
| F25-64 | 145E | 25 | 35 | 82 | 67 | 15 | 27 | M22x1 | 16° | 0.30 - 12.00 | ST07869-D… |
| F25-64 | 145E | 25 | 35 | 85 | 67 | 18 | 27 | M22x1 | 16° | 0.30 - 12.00 | ST00535-D… |
| F25-64 | 145E | 25 | 35 | 87 | 67 | 20 | 27 | M22x1 | 16° | 0.30 - 12.00 | ST03504-D… |
| F25-64 | 145E | 25 | 35 | 92 | 67 | 25 | 27 | M22x1 | 16° | 0.30 - 12.00 | ST02065-D… |
